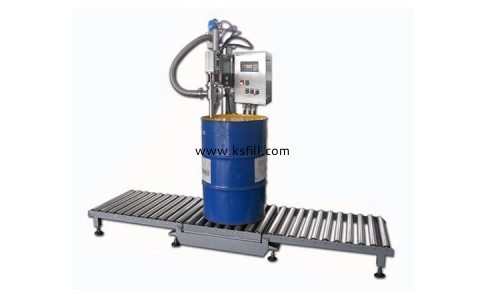

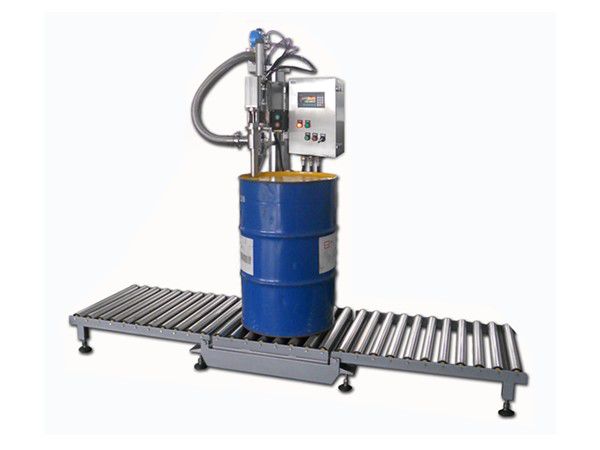

300kg液上型自動灌裝機設備描述:

■有固定式噴槍裝置、電子稱重裝置、控制顯示器及選購件組成,適用于：強酸、強堿等液體無泡沫易爆化學品物料的定量灌裝。

■固定式噴槍裝置有聚四氟乙烯噴槍及管道、聚四氟乙烯噴槍氣動灌裝閥、氣動升降裝置、氣動底閥和秤體底座、接液盒等組成；

■電子稱重裝置有秤體、稱重控制儀表、傳感器等組成，啟動后傳感器會即時將重量信號傳給稱重顯示儀表進行過程控制；

■控制系統有防爆控制柜、繼電器、控制按鈕、PLC、指示燈、氣控系統等組成，作用是完成所有過程控制。

300kg液上型自動灌裝機基本參數:

秤量范圍：30kg

感量分度值：10g

灌裝范圍：10-30kg

灌裝精度: ≤0.1％

灌裝速度：180-240罐/小時

容器規格：≤φ400×h500

槍頭材質：SUS304/316

使用電源：AC220/50Hz

使用氣源：0.5Mpa

可選配置：送料泵、旋蓋機

使用溫度：-10℃-50℃

300kg液上型自動灌裝機系統特點:

■灌裝頭、管路采用特氟龍制造，切斷閥采用PPH制造耐腐性強；

■密封及軟連接部分采用特氟龍制造，耐溶劑，耐酸堿，壽命長

1、凈重式灌裝，免除皮重及比重產生的誤差；

2、采用兩段式（三段）自動灌裝方式，正確度高；

3、灌裝目標量設定，方便各種重量包裝；

4、灌裝槍插入式灌注，避免造成物料飛濺桶上；

5、灌裝目標值到達后，灌裝槍自動提起；

6、防滴漏裝置，避免物料滴于桶上；

7、槍頭、管路采用快速接頭，拆洗方便；

8、系統采用PLC制作穩定；

9、一鍵灌裝，操作簡便。

工作過程

a. 人工將桶口對位，使之位于噴槍正下方；

b. 按下“啟動”按鈕：

■臺秤上的皮重被檢測以查驗容器重量。

■噴槍頭落下進入桶內。

■系統檢測噴槍頭下降過程并去除皮重。

■球閥和底閥打開，按預選的快、慢速進行灌裝。

■當重量接近目標值時，灌裝速度改變從快速轉到慢速。

■當灌裝重量達到目標值減去提前量時，球閥和底閥關閉。

■噴槍頭升起從桶內抽出。

■誤差在秤臺上被靜態檢測出并顯示，超限告警。

c. 一桶完成，進下一桶。

 灌裝秤公用條件

■基礎條件：水平的堅固混凝土地面，混凝土厚度應大于15cm。

■溫度范圍：-10℃～+40℃。

■相對濕度：10％～95％ （無冷凝） 。

■電 源：交流電源220V，50HZ，0.5KW。

■工作氣源：壓力0.5MPa±0.1MPa的干燥純凈壓縮空氣，耗氣量20mh。

■物料接口：快速對接夾頭，物料進口壓力不得超過0.8MPa。

■氣源接口：寶塔接頭，用戶可以用8mm氧氣管接駁。

選配外設：

1、泵、2、過濾機 3、輸送機 4、回流閥 5、集氣罩（選購件）：揮發氣體回收。6、旋蓋器 7、不銹鋼結構型 8、自動灌裝線可根據用戶場地設計
