型號: DLPX-25L

產地:上海

特點:全自動，效益高，整套生產線

適用范圍:石化、化工、日化，制藥，食品，農藥等流體

使用說明

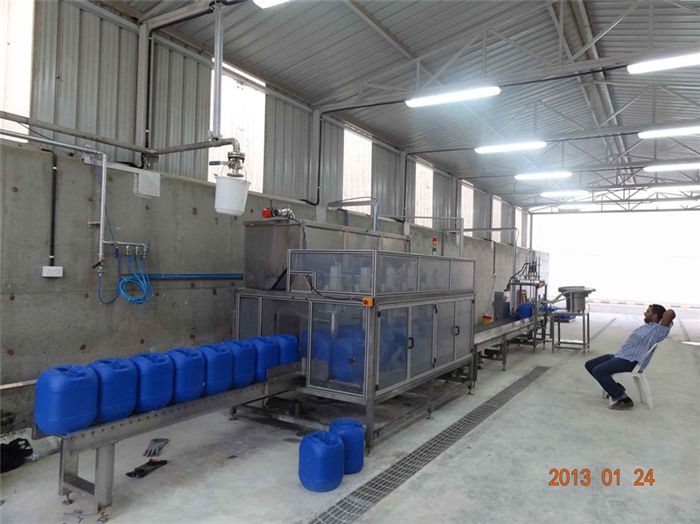

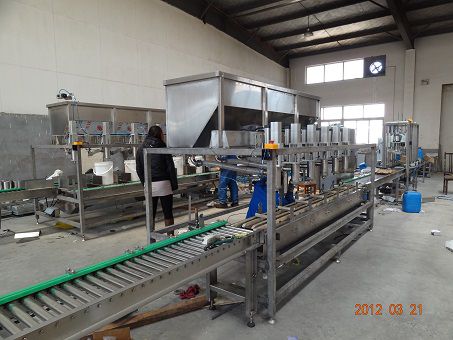

手紅放桶一自動輸送一6頭自動定位稱重灌裝 自動理蓋一 自動旋蓋一 重 量檢測一-自動貼標- -自動噴碼一輸送到碼垛位一 半自動碼垛- 托盤輸送

-叉車運走

2.產品介紹:

2.1.采用稱重灌裝傳感器,使用穩定、壽命長;

2.2. PLC控制稱重，高精度;

2.3.雙速灌裝(開始時快速灌裝,接近目標量時慢速灌裝)確保灌裝精度;

2.4.真空回抽系統，確保不滴漏;

2.5.任意點停車按紐，便于清洗管道和緊急停車;

2.6.自動插口功能，節約時間、人工;

產品優勢

控制系統的大部分人機交互,都可以通過人機界面來完成，用與三菱PLC相配的觸摸屏，可清晰的顯示復雜且重疊的不同部件畫面與數據;

64位RSIC CPU進行高速運算,使操作更為快捷;內置的通訊接口可達115.32Kbps的高速通訊。可對現場儀表進行實時監控，動作的動畫顯示，報

警界面的輸出，參數設定以及累計班產。具有自動去皮重、累計桶數、 量、隨機顯示灌裝量、零點自動跟蹤、落差自動修正、超欠量、運行異常

報警功能，實現顯示運算、通訊全方位的高速化，設備控制的直觀、方便、快捷。

工作原理

控制系統除對稱重傳感器產生的信號及開關量的輸入輸出控制外，還將對生產線傳送軌道變頻器和電機、輸液灌裝量進行控制。用FX2N -

485 - BD實現變頻器與PLC間通訊，使軌道電機在觸摸屏上也能進行運動控制及參數的設置。稱重傳感器可通過PLC定位脈沖輸出端口直接控制。

技術參數

電源:

220V/50Hz

功率:

4KW

氣源:

≥0.5Mpa

用氣量:

≤0.15M/Min

灌裝量:

20KG- -30KG

灌裝精度:

+0.2%

灌裝速度:

500桶/H .

桶型: 18 ~ 30升小口徑單壹標準桶

與物料接觸部分材料采用31 6不銹鋼。
